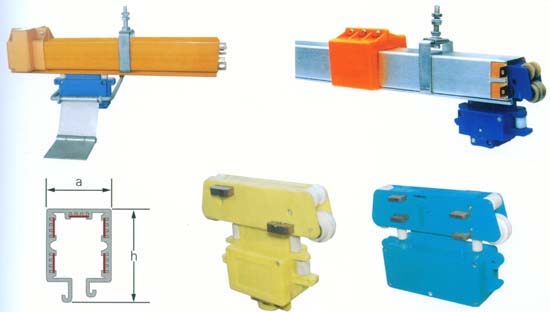

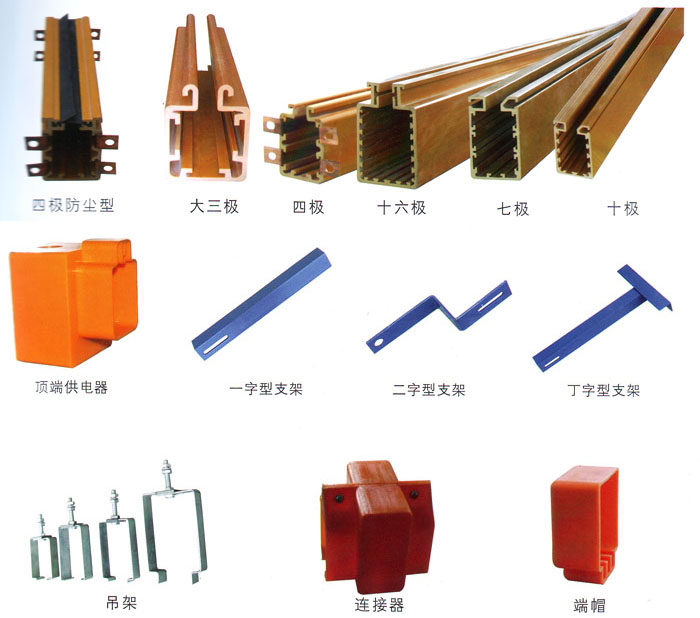

HXTS、HXTL系列多極管式滑觸線由高強度工程塑料絕緣導管或鋁合金保護殼、多級導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以其設計緊湊、性能穩定、使用****的特點被廣泛地應用于電流較小、使用頻率較高的物流自動化流水生產線以及檢測線。
HXTS、HXTL系列多極管式滑觸線 | |||||||
型號規格 | 滑觸線截面尺寸 | 極數 | 載流量(A) | 適配內置小車式集電器 | |||
A | B | C | E | ||||
HXTS-10 | 94.0 | 64.5 | 17.0 | 103.0 | 3-16 | 50 | JD-(3-16)/25 |
HXTS-15 | 69.0 | 62.0 | 12.5 | 89.0 | 3-16 | 80 | JD-(3-16)/50 |
HXTS-20 | 67.0 | 57.0 | 17.0 | 80.0 | 3-10 | 100 | JD-(3-10)/50 |
HXTS-35 | 70.0 | 62.0 | 15.0 | 90.0 | 3-7 | 140 | JD-(3-7)/50 |
HXTS-50 | 67.0 | 57.0 | 17.0 | 80.0 | 3-5 | 170 | JD-(3-5)/50 |
HXTS-70 | 67.0 | 57.0 | 17.0 | 80.0 | 3-5 | 210 | JD-(3-5)/50 |
HXTS-96 | 77.0 | 77.0 | 18.0 | 96.0 | 3-5 | 300 | JD-(3-5)/100 |
注：1、滑觸線標準長度：4m、6m。 | |||||||
 |
